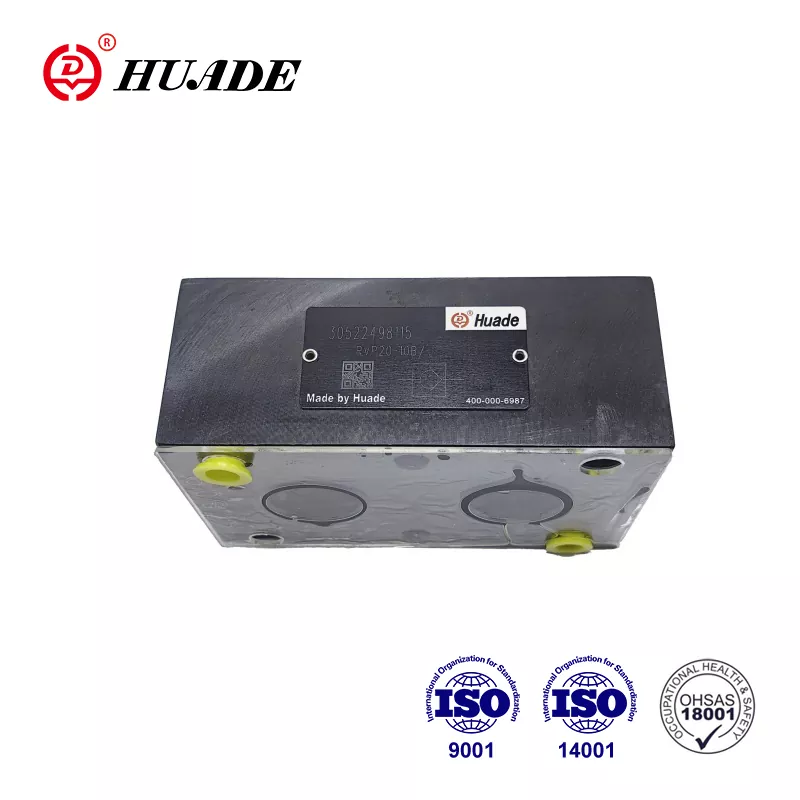

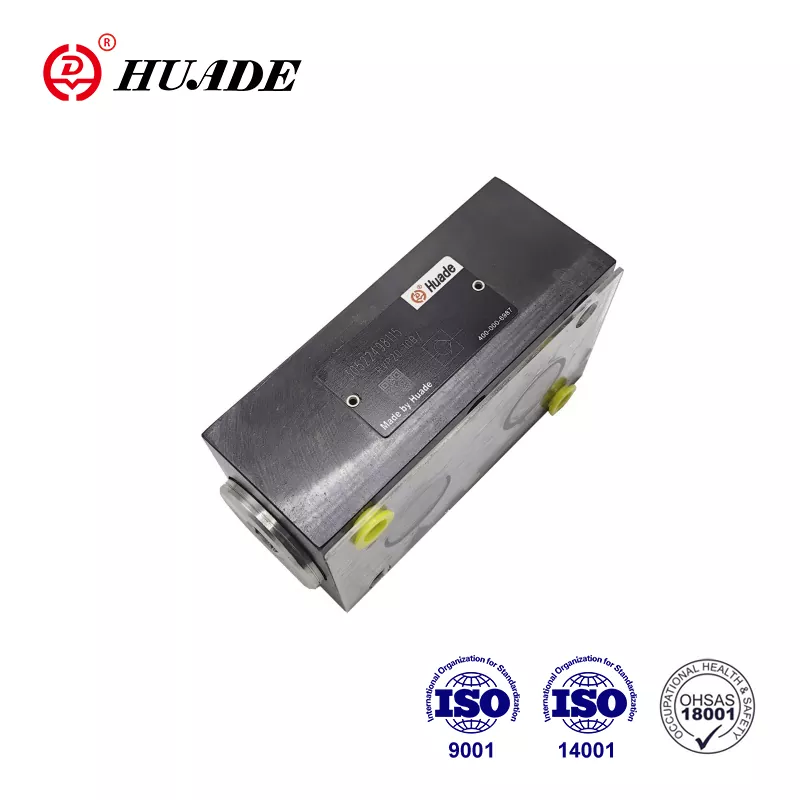

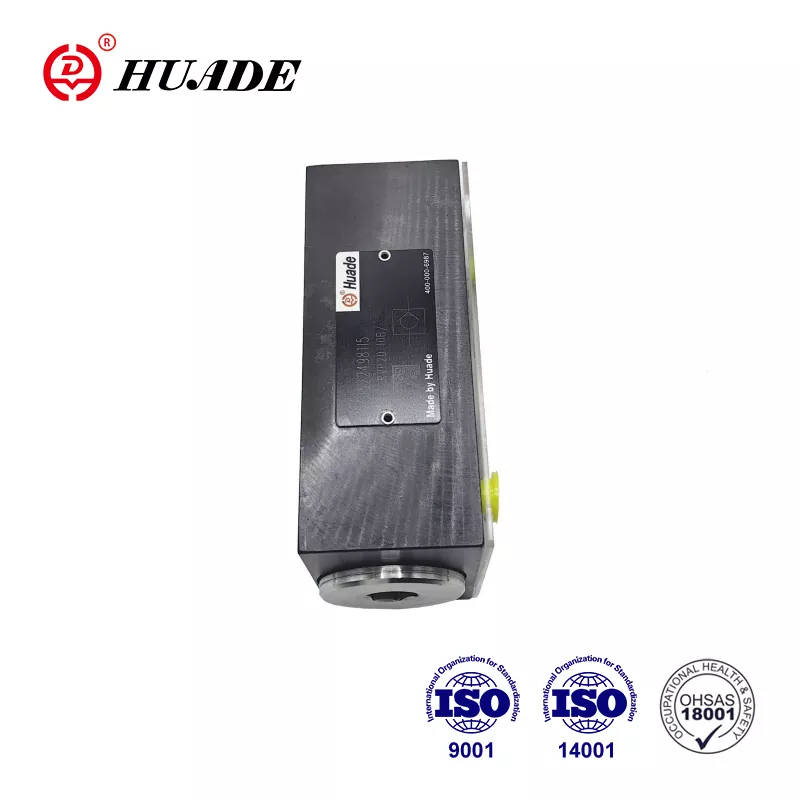

1995 yilda Rexroth bilan ikkinchi marta hamkorlik qilgan Huade-ning yuqori samarali nazorat valfi RVP 20 Rexroth tomonidan taqdim etilgan bir xil turdagi valfni to'liq almashtirishi mumkin. Narxi yanada maqbulroq. Barcha Huade® nazorat valfi RVP 20 bir yillik kafolatga ega. Zavod ISO9001, ISO14001 va ISO45001 dan o'tdi. Huade® nazorat klapanlari muhandislik va qurilish texnikasi, metallurgiya, stanoklar va boshqalarda keng qo'llaniladi. Bu Xitoyda eski brenddir.
|
Texnik ma'lumotlar |
|||||||||
|
Hajmi |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ish bosimi, maksimal (MPa) |
31.5 |
||||||||
|
Ochilish bosimi (MPa) |
0.05 |
||||||||
|
Bosim oqimi |
mineral moylar yoki fosfat esteri |
||||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
||||||||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||||||||
|
O'rnatish pozitsiyasi |
ixtiyoriy |
||||||||
Xususiyatlari:
▶ Subplate ulanishi
▶ Bir yo'nalishda oqishsiz yopish
Ilova:
Tekshirish valfi RVP 20 asosan nasosning chiqishida orqa bosim valfi va aylanma valf sifatida ishlatiladi.
RVP 20 tipidagi nazorat valfi bir yo'nalishda oqimsiz qochqinni yopish va teskari yo'nalishda erkin oqimga ruxsat berish vazifasini bajaradi. Struktura diagrammasi quyidagicha. U asosan korpusdan (1), qalqondan (2) siqish kamonidan (3) va bahor o'rindig'idan (4) iborat. Uning tashqi diametri bo'yicha boshqariladigan poppetning (2) zarbasi mexanik to'xtash bilan cheklangan. O'rnatilgan siqish kamon (3) yopish harakatini qo'llab-quvvatlaydi. Bundan tashqari, siqish prujinasi (3) klapan orqali oqim bo'lmasa ham, klapanni (2) yopiq holatda ushlab turadi.
Belgi
Struktura diagrammasi
①Uy-joy ②Poppet ③Bahor ④Bahorgi oʻrindiq
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
