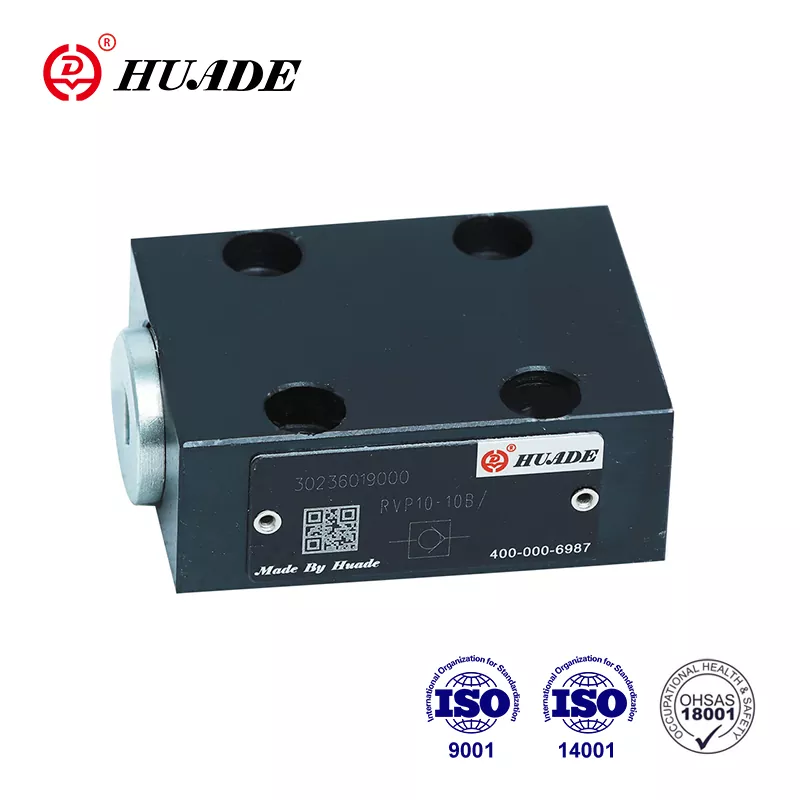

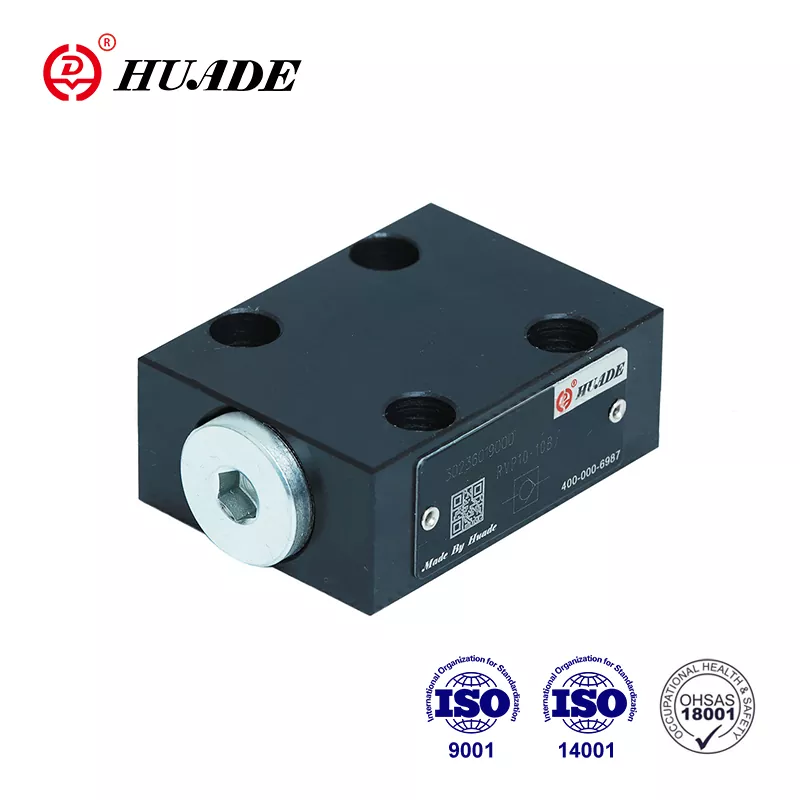

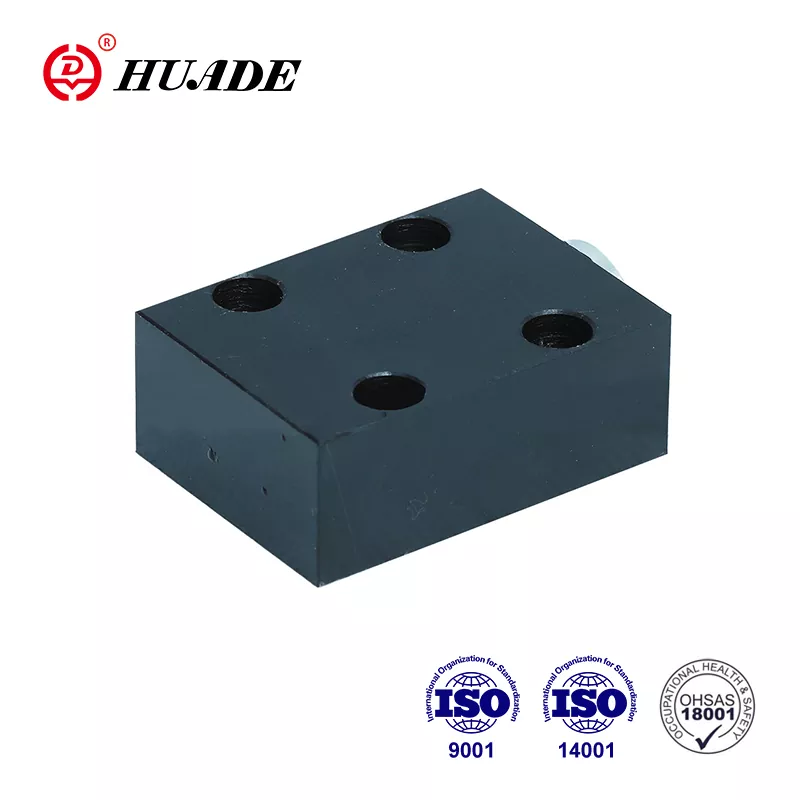

Xitoyning gidravlik uzatish va boshqarish texnologiyasining yetakchi ishlab chiqaruvchisi sifatida Huade 1979 yildan beri Rexroth bilan 7 yildan ortiq hamkorlik qiladi. Huade® nazorat valfi RVP 16 Rexrothning RVP 16 ni to'liq almashtira oladi. Huade mahsuloti ISO9001, ISO14001 va OH SAS18001 kabi xalqaro standartlarga javob beradi. Zavodda zavoddan chiqishdan oldin barcha mahsulotlarning mukammal sifatini ta'minlash uchun yaxshi tekshirish tizimi mavjud. Huade® nazorat valfi RVP 16 muhandislik va qurilish texnikasi, metallurgiya, stanoklar, atrof-muhitni muhofaza qilish, kemasozlik, aerokosmik, temir yo'l tranziti, neft va neft-kimyo, harbiy sanoat va boshqa sohalarda keng qo'llanilishi mumkin. Bu Xitoyda taniqli milliy brenddir.
|
Texnik ma'lumotlar |
|||||||||
|
Hajmi |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ish bosimi, maksimal (MPa) |
31.5 |
||||||||
|
Ochilish bosimi (MPa) |
0.05 |
||||||||
|
Bosimli suyuqlik |
mineral moylar yoki fosfat esteri |
||||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
||||||||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||||||||
|
O'rnatish pozitsiyasi |
ixtiyoriy |
||||||||
|
Og'irligi (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Xususiyatlari:
▶ Subplate ulanishi
▶ Bir yo'nalishda oqishsiz yopish
Ilova:
Tekshirish valfi RVP 16 asosan nasosning chiqishida orqa bosim valfi va aylanma valf sifatida ishlatiladi.
Bu kichik bosim yo'qotilishi bilan poppet klapan tuzilishi. Belgilar va struktura diagrammasi quyida ko'rsatilgan. Ushbu nazorat valfi RVP 16 bir yo'nalishda oqayotgan oqimni yopish va teskari yo'nalishda erkin oqimga ruxsat berish vazifasini bajaradi. U asosan korpus (1), qo'zg'aluvchan (2) siqish kamonidan (3) va bahorgi o'rindiq (4). Tashqi diametri bo'yicha boshqariladigan poppetning (2) zarbasi mexanik to'xtash bilan cheklanadi. O'rnatilgan siqish kamon (3) yopish harakatini qo'llab-quvvatlaydi. Bundan tashqari, siqish prujinasi (3) klapan orqali oqim bo'lmasa ham, klapanni (2) yopiq holatda ushlab turadi.
Belgi
Struktura diagrammasi
①Uy-joy ②Poppet ③Bahor ④Bahorgi oʻrindiq
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
