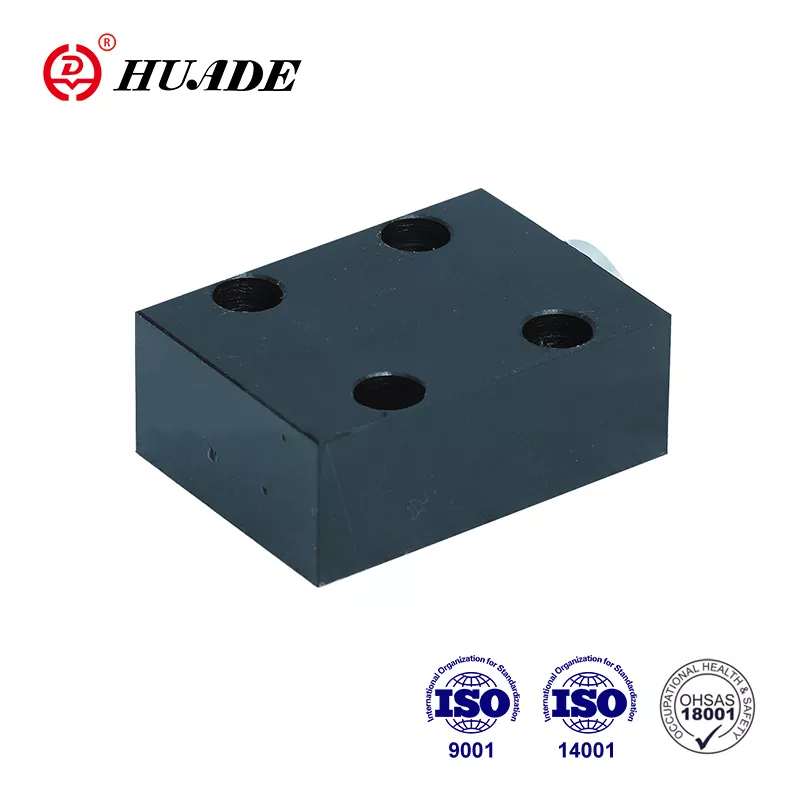

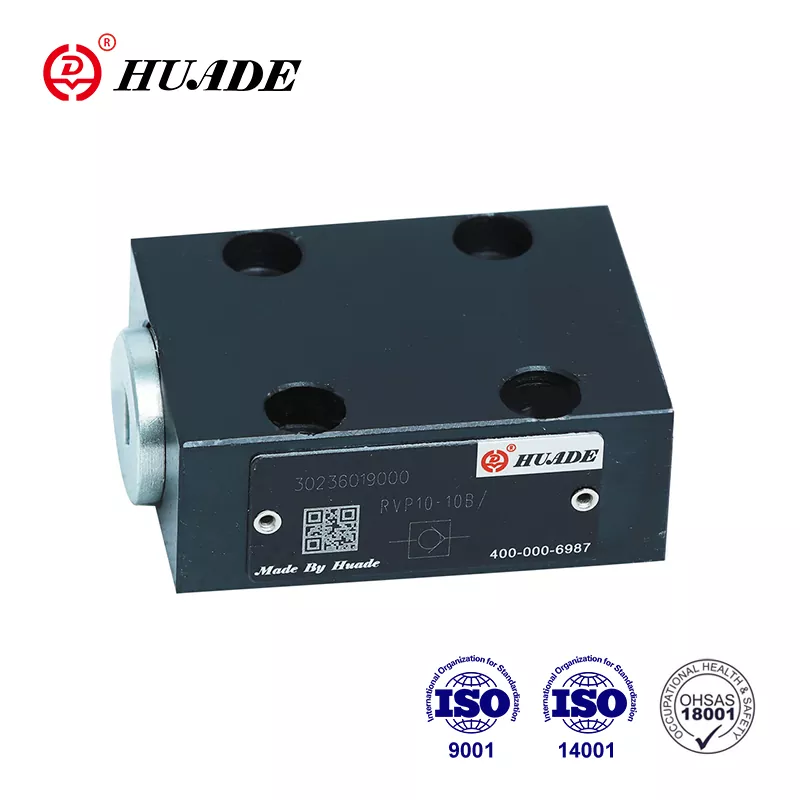

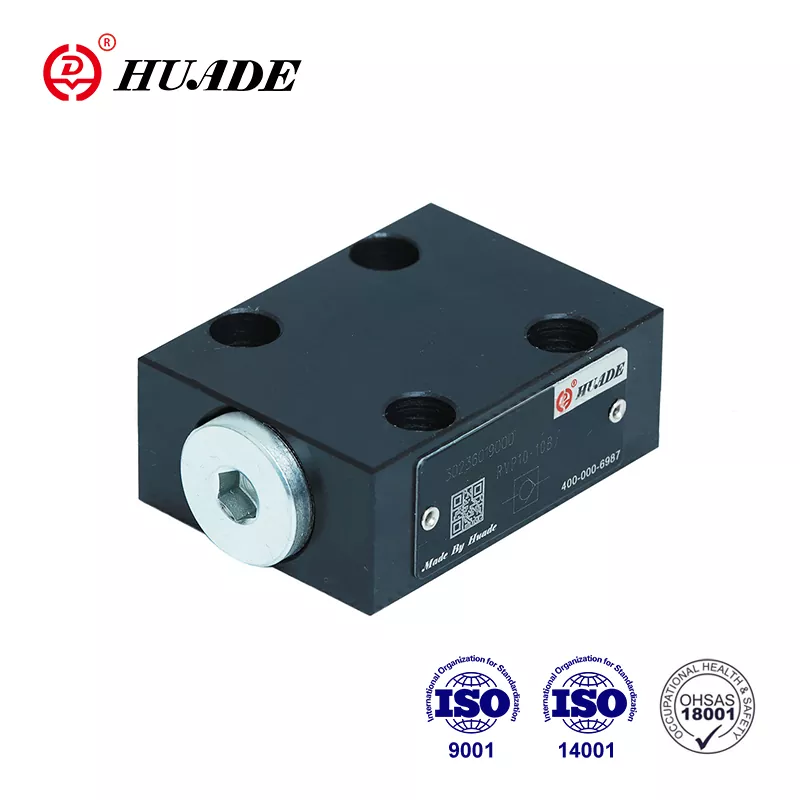

1979 yilda Xitoy va Germaniya hukumatlari o'rtasidagi strategik hamkorlik, Huade Rexroth kompaniyasining ilg'or texnologiyalarini o'z ichiga oldi. Huade® nazorat valfi RVP 12 Rexrothning RVP 12 bilan mos keladi. Huade tovari xalqaro standartlarga, ya'ni ISO9001, ISO14001 va OH SAS18001ga mos keladi. Zavoddan chiqishdan oldin RVP 12 nazorat valfining mukammal sifatini ta'minlash uchun zavod yaxshi tekshirish tizimi bilan sifatga katta e'tibor beradi. Huade mahsulotlari Xitoyda harbiy sanoat va boshqa sohalarda keng qo'llanilishi mumkin. Bu Xitoyda ishonchli brend.
|
Texnik ma'lumotlar |
|||||||||
|
Hajmi |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ish bosimi, maksimal (MPa) |
31.5 |
||||||||
|
Ochilish bosimi (MPa) |
0.05 |
||||||||
|
Bosimli suyuqlik |
mineral moylar yoki fosfat esteri |
||||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
||||||||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||||||||
|
O'rnatish pozitsiyasi |
ixtiyoriy |
||||||||
|
Og'irligi (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Xususiyatlari:
▶ Subplate ulanishi
▶ Bir yo'nalishda oqishsiz yopish
Ilova:
Tekshirish valfi RVP 12 asosan nasosning chiqishida orqa bosim valfi va aylanma valfi sifatida ishlatiladi.
Tekshirish valfi RVP 12 kichik bosim yo'qotilishiga ega bo'lgan poppet klapan tuzilishi. Strukturaviy diagramma quyida ko'rsatilgandek. U bir yo'nalishda oqayotgan oqimni eng yaxshi tarzda yopish va teskari yo'nalishda erkin oqimni ta'minlash vazifasiga ega. U asosan korpus (1), qo'zg'olon (2) siqish kamon (3) va prujina o'rindig'idan (4) iborat. ). Tashqi diametri bo'yicha boshqariladigan poppetning (2) zarbasi mexanik to'xtash bilan cheklanadi. O'rnatilgan siqish kamon (3) yopish harakatini qo'llab-quvvatlaydi. Bundan tashqari, siqish prujinasi (3) klapan orqali oqim bo'lmasa ham, klapanni (2) yopiq holatda ushlab turadi.
Belgi
Struktura diagrammasi
①Uy-joy ②Poppet ③Bahor ④Bahorgi oʻrindiq
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
