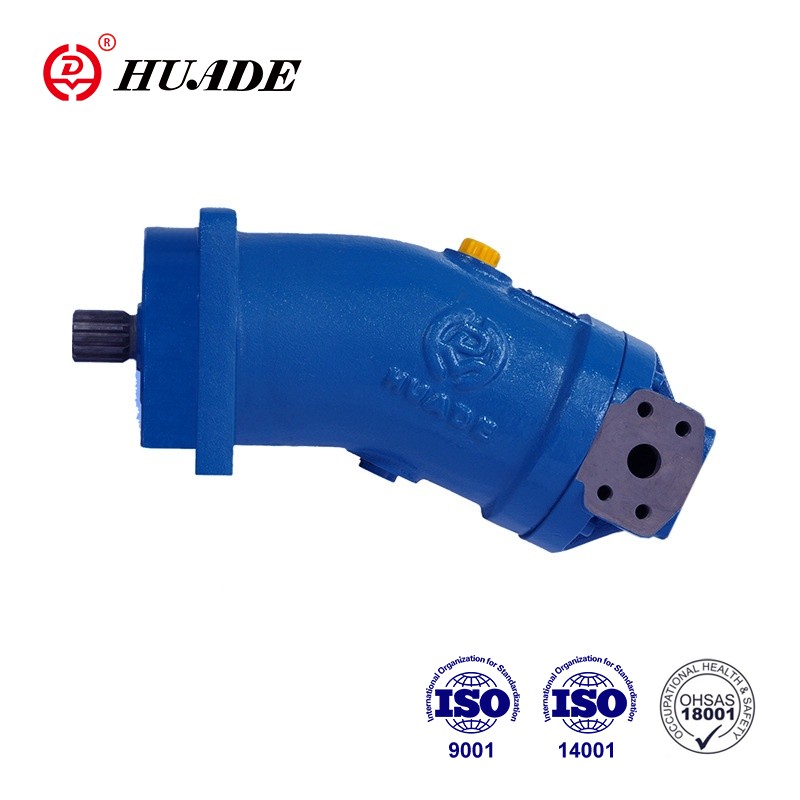

Eksenel pistonli qo'zg'almas motor A2FE 6 seriyali

A2FE Series 6 pistonli qo'zg'almas dvigatel sanoat mashinalarida muhim rol o'ynaydi. Yuqori tezlik, katta moment chiqishi va quvvatning vaznga nisbati, shuningdek, yuqori umumiy samaradorlik tufayli ko'plab sanoat uskunalari uchun ideal tanlovdir. A2FE dvigatelining yuqori va barqaror ishlash ko'rsatkichi uni ko'plab sanoat uskunalari va mashinalarida afzal quvvat manbai qiladi.

 Eksenel pistonli sobit motorning mahsulot parametri A2FE 6 seriyali

■Milli muhr... Ruxsat etilgan bosim yuki

☑Val muhrining xizmat qilish muddati eksenel piston blokining tezligi va korpusning drenaj bosimi (korpus bosimi) ta'sir qiladi.

☑Koson va atrof-muhit bosimi o'rtasidagi o'rtacha 2 bar farqli bosim normal ish haroratida doimiy ravishda oshib ketmasligi kerak.

☑Kamaytirilgan tezlikda yuqori differensial bosim uchun diagrammaga qarang.

10 bargacha bo'lgan bir lahzalik bosimning keskin ko'tarilishiga (t < 0,1 s) ruxsat beriladi. Bosimning ko'tarilish chastotasining oshishi bilan milya muhrining xizmat qilish muddati kamayadi.

☑Koson bosimi atrof-muhitga teng yoki undan yuqori bo'lishi kerak

■Oqim yo'nalishi

■ Tezlik diapazoni

☑ Minimal tezlik nmin uchun cheklov yo'q. Harakatning bir xilligi zarur bo'lsa, nmin tezligi 50 rpm dan kam bo'lmasligi kerak. Maksimal tezlik uchun qiymatlar jadvaliga qarang.

■ Uzoq muddatli podshipnik

☑ O'lchamlari 250,355

☑ Uzoq xizmat muddati va HF gidravlik suyuqliklari bilan foydalanish uchun. Standart podshipnikli dvigatel bilan bir xil tashqi o'lchamlar. Keyinchalik uzoq muddatli rulmanlarga o'tkazish mumkin.

☑U port orqali podshipnik va korpusni yuvish tavsiya etiladi.

■Portlar

Portlar	uchun port	Diagramma
A, B T	Ishlaydigan port Drenaj porti

Eksenel pistonli qo'zg'almas motorning mahsulot xususiyati va qo'llanilishi A2FE seriyali 6

Xususiyatlari:

Dvigatel HD-A2FE o'lchamlari 28~355 Seriya 6

Nominal bosim 400 bar Maksimal bosim 450 bar

■Egilgan o'qning eksenel konusli pistonli aylanma guruhiga ega bo'lgan qo'zg'almas dvigatel

ochiq va yopiq davrlarda gidrostatik drayvlar uchun dizayn.

■ Chuqurchaga o'rnatish tufayli mexanik uzatmalar qutisiga keng qamrovli integratsiya

korpusning markazida joylashgan gardish (joyni juda tejaydi

qurilish)

■ Kichik o'lchamlar, Yuqori umumiy samaradorlik, To'liq birlik, tayyor yig'ilgan va

sinovdan o'tgan, o'rnatish oson, shunchaki mexanik uzatmalar qutisiga ulang, Yo'q

o'rnatishda kuzatilishi kerak bo'lgan konfiguratsiya spetsifikatsiyalari

Ilova:

A2FE egilgan eksa eksenel pistonli sobit joy almashish motori qurilish texnikasi, gidravlik nasos stantsiyalari, burg'ulash qurilmalari, portlatish mashinalari, qog'oz ishlab chiqarish uskunalari, yo'l mashinalari va boshqa uskunalarda ushbu uskunaning ishlashini barqaror va ishonchli quvvat bilan ta'minlash uchun ishlatilishi mumkin.
