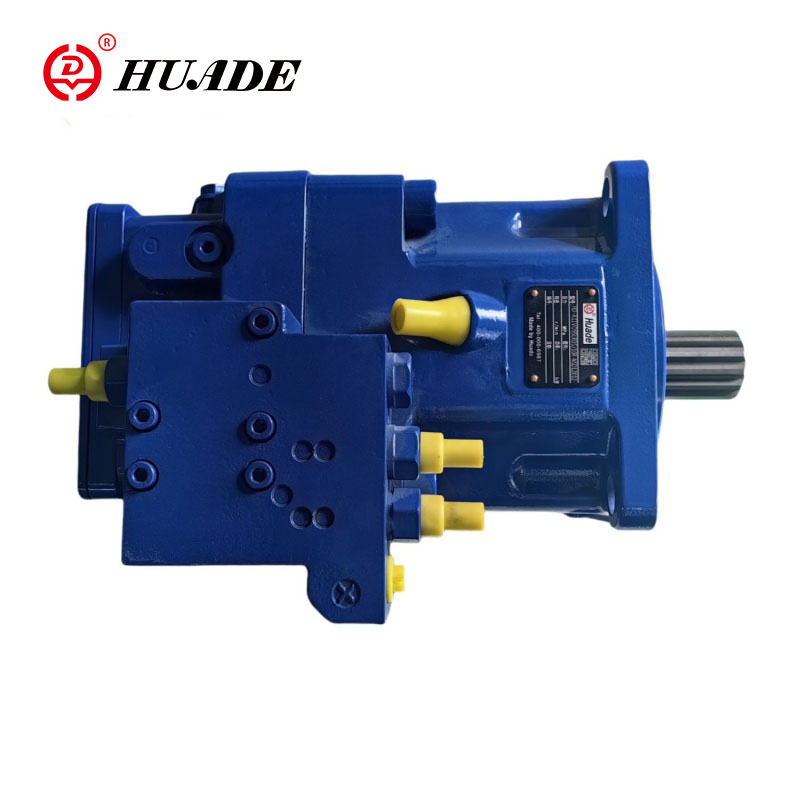

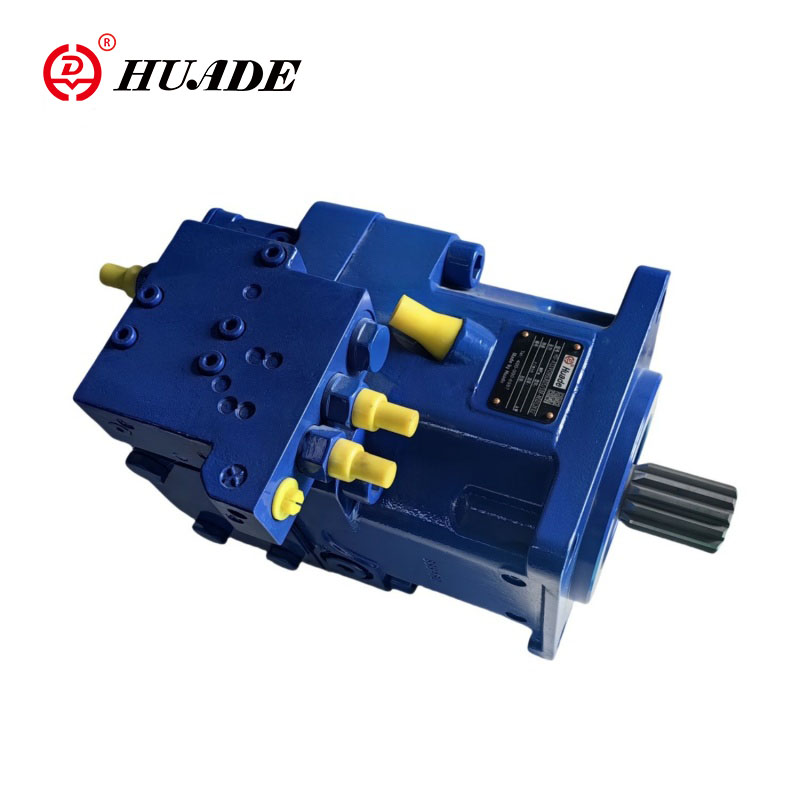

Eksenel pistonli o'zgaruvchan nasos A11VO

Huade markasi A11VO chayqalish plitasi eksenel pistonli o'zgaruvchan nasos ochiq elektron gidravlik tizimlarda gidrostatik uzatish uchun ishlatiladi. Ushbu eksenel pistonli nasosning oqim tezligi uzatish tezligi va joy almashishiga mutanosibdir. Plitalar burchagi burchagini sozlash orqali oqim tezligini bosqichma-bosqich o'zgartirish mumkin. A11VO nasosi ishlash jihatidan Rexrothnikiga mos kelishi mumkin.

Eksenel pistonli o'zgaruvchan nasosning mahsulot parametri A11VO

•Ish bosimi diapazoni

◇Kirish ----- S portidagi mutlaq bosim (so'rish porti)

Zaryadlovchi nasossiz versiya

Pabs min ---------- 0,8 bar

Pabs maksimal ---------- 30 bar

Agar bosim > 5 bar bo'lsa, Huade Hydraulic kompaniyasidan so'rang.

Zaryadlovchi nasosli versiya

Pabs min ---------- 0,6 bar

Pabs maksimal ---------- 2 bar

◇Ruxsat etilgan maksimal tezlik (tezlik chegarasi)

S assimilyatsiya portida yoki Vg ≤Vg max da kirish bosimi pablarini oshirish orqali ruxsat etilgan tezlik

◇ Chiqish ---- A yoki B portidagi bosim

Nominal bosim pN---------- 350 bar

Maksimal bosim Pmax ----------400 bar

Nominal bosim: charchoq kuchi ta'minlangan maksimal dizayn bosimi

Maksimal bosim: Maks. qisqa muddatli (t <1s) uchun ruxsat etilgan ish bosimi.

◇ Minimal ish bosimi

Nasosning xizmat ko'rsatish liniyasida tezlik, aylanish burchagi va joy almashishga qarab minimal ish bosimi pB min talab qilinadi (diagrammaga qarang).

◇ Koson drenaj bosimi

T1 va T2 portlaridagi drenaj bosimi S portidagi kirish bosimidan maksimal 1,2 barga yuqori bo'lishi mumkin, lekin PL abs dan yuqori emas. maksimal --------------2 bar.

To'g'ridan-to'g'ri tankga to'g'ridan-to'g'ri to'liq o'lchamdagi cheklovsiz drenaj liniyasi kerak.

◇ Milya muhr halqasining harorat diapazoni

FKM milya muhr halqasi -25 ℃ dan + 115 ℃ gacha bo'lgan drenaj harorati uchun ruxsat etiladi.

•Eslatma:

25 ° C dan past bo'lgan ilovalar uchun NBR milya muhr rishtasi kerak (ruxsat etilgan harorat oralig'i: -40 ° C dan +90 ° C gacha).

Davlat NBR mil muhr halqa tartibda aniq matn.

A11VO eksenel pistonli o'zgaruvchan nasosning mahsulot xususiyati va qo'llanilishi

Xususiyatlari:

▶Ochiq kontaktlarning zanglashiga olib keladigan gidravlika tizimidagi gidrostatik drayvlar uchun o'zgaruvchan eksenel pistonli nasos.

▶Asosan mobil ilovalarda foydalanish uchun moʻljallangan.

▶Nasos o'z-o'zidan ishlaydigan sharoitlarda, rezervuar bosimi ostida yoki ixtiyoriy o'rnatilgan zaryad pompasi (pervanel) bilan ishlaydi.

▶Har qanday dastur talablariga mos keladigan keng qamrovli boshqaruv opsiyalari mavjud.

▶Quvvatni boshqarish opsiyasi tashqaridan sozlanishi, hatto nasos ishlayotganda ham,

▶O'tkazgich tishli nasoslar va eksenel pistonli nasoslarni bir xil, ya'ni 100/% o'tkazgich qo'shish uchun javob beradi.

▶Chiqish oqimi haydovchi tezligiga mutanosib va ​​qv max va qv min = 0 oralig'ida cheksiz o'zgaruvchan.

Ilova:

Huade'nin eksenel pistonli o'zgaruvchan nasosi A11VO muhandislik mashinalari va engil sanoat uskunalari, temir va po'lat metallurgiya va tog'-kon mashinalari, kemalar, fuqaro aviatsiyasi yer uskunalari, neft va neft-kimyo mashinalari, qurilish va yurish mashinalarida keng qo'llaniladi.
