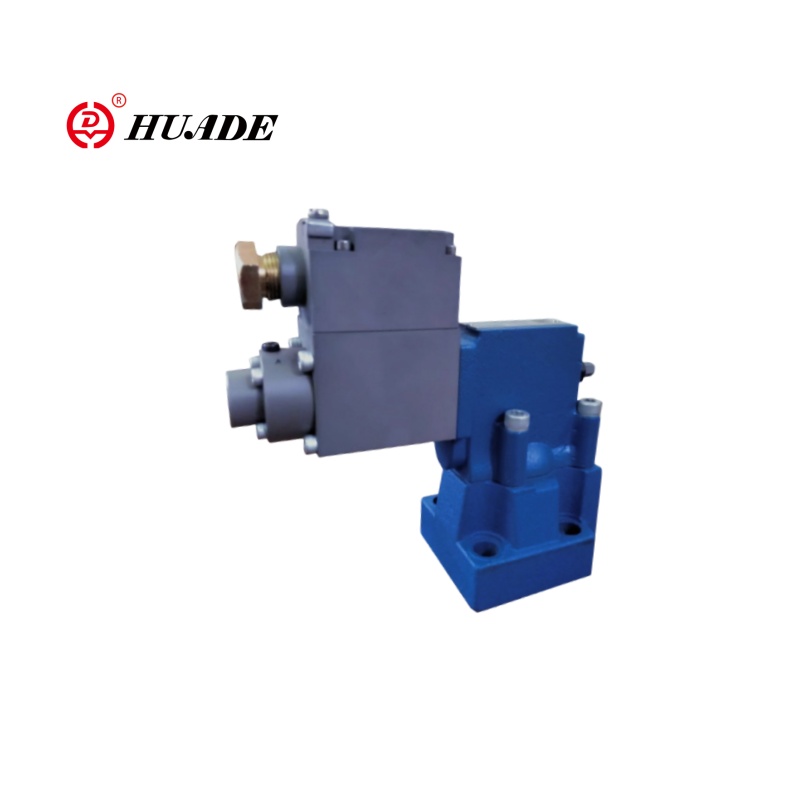

Portlashning zarbosini himoya qilish bosimi valfi valve seriyasi bilan taqqoslaganda, valf dbem seriyali stsenariylar uchun yuqori dinamik javob va aqlli talablarga ega bo'lgan stsenariylar uchun ko'proq mos keladi. Ishlov berish bosimi 50 ~ 315 bar, oqim darajasi 600 l / min (dbem 32 modeli). Ish kuchlanishi DC 24V. Portlashning aniq bosilganligi Valve Dbem ixtiyoriylashtirilgan raqamli kuchaytirgich (OBE moduli), soddalashtirilgan simlar va valfli valfli katalog bilan integratsiyalashgan dizaynni qabul qiladi, shuning uchun texnik xizmat ko'rsatish uchun qismlarni qismlarga ajratishning hojati yo'q.
| Suyuqlik | NBR va FKM muhr uchun mos mineral moy |
| Fkm muhr uchun fosfat ester | |
| Suyuqlik harorati doirasi ℃ | -30 dan +80 (NBRED muhr) |
| -20 dan +80 gacha (Fkm muhri) | |
| Yopishqoqlik oralig'i mm2javon | 2.8 dan 380 gacha |
| Chiziqlilik | ± 3,5% |
| Takrorlash | <± 2% |
| Elektr | |
| Quvvat manbai | Dc |
| Min.Solenoid Hozirgi | 100 |
| Maks.Solenoid joriy ma | 800 |
| Qarang qarshilik | 19.50 da 20 ℃, Max.Warm Qiymati: 28.8Ō |
| Ish holati | Uzluksiz |
| Maks. ekologik harorat | + 50 ℃ |
| DIN 40 050 ga izolyatsiya | IP65 |
Xususiyatlari:
- plastinka o'rnatish:
- DIN 24 340 Shakl E va ISO 6264 shakli
- Mumifoldslarni o'rnatish uchun
- 4 bosimli reyting
- maksimal. bosimni cheklash, ixtiyoriy
- Kamplifiater VT-2000 (alohida buyurtma berish kerak)
Ilova:
Neft va gaz sanoati, kimyo va farmatsevtika portlashlar, ko'mir konlari va er osti uskunalarida keng qo'llaniladi.
Misol:
Portlash-plits → dbem klavi (birlashtirilgan OBE kuchaytirgich) → Portlash-portlash bosimi bosimi
Shum
Profibus-DP avtobusi
Portlashning zarbosini himoya qilishning zichligi valve dbem uchuvchi bosimli relef klapanidir. U elektr signallari orqali gidravlika tizimlariga bosimni doimiy ravishda o'rnatishda ishlatiladi.
Asosan bu klapanlar Pilot Solenoid (2) va asosiy spoul qo'shing (4) bo'lgan asosiy solenoid (2) bilan uchuvchi valf (3) bilan.
HD-Dbe ... fb
Bosim chegarasi elektr tarmog'idagi qiymatga nisbatan va mutanosib solenoid (2) tomonidan o'rnatiladi. Tizim bosimi asosiy spoulga (4) qo'llaniladi. Shu bilan birga, bosim asosiy spoul (4) va uchuvchi poplati (6) pilot valfida (1) pilot efir orqali qo'llaniladi. Agar gidravlik kuch solenoid kuchidan oshsa, uchuvchi pop, ochiladi. Pilot suyuqlik tankning tankiga oqilib, parchalanishning pasayishi asosiy spora (4). Keyin asosiy spoo (4) Kanalni pompadan tankga ochadi.

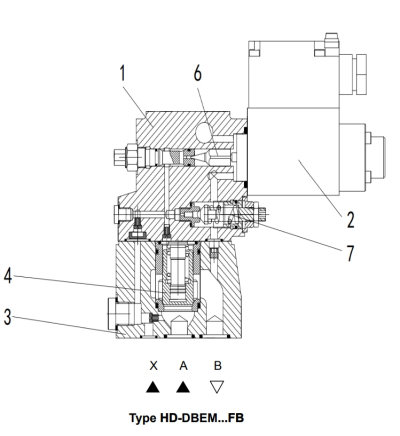

HD-dbem ... fb turi
Ixtiyoriy ravishda valfning maksimal bosim xavfsizligi uchun qo'shimcha bahor yuklangan sinov varaq (7) bilan etkazib berilishi mumkin.

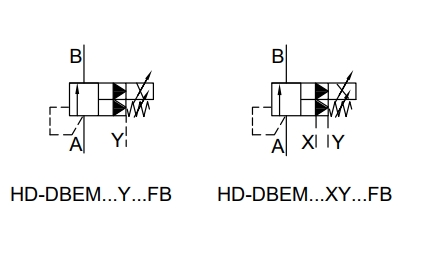

Ramzi Portlashning zarbosini himoya qilish valve dbem
